Vad är en gjutform för differentialtryck för hjulnav och hur fungerar det?

I den ständigt föränderliga världen av biltillverkning är precisionsteknik och kostnadseffektivitet avgörande. En av de mest kritiska komponenterna i alla fordons fjädring och hjulmontering är hjulnav . Hjulnavet fungerar som kopplingspunkten mellan hjulet och fordonet, vilket möjliggör mjuk rotation och lastöverföring. Som sådan måste dess design och tillverkning uppfylla strikta prestanda- och säkerhetsstandarder. För att uppnå detta, moderna tillverkningstekniker som differentialtrycksgjutning har revolutionerat sättet att tillverka hjulnav.

Vad är differentialtrycksgjutning?

Innan du dyker in i detaljerna för gjutformar för differentialtryck för hjulnav, är det viktigt att förstå vad differentialtrycksgjutning (DPC) är.

Differentialtrycksgjutning förklaras

Differentialtrycksgjutning är en specialiserad teknik som används för att gjuta metaller med hög precision och utmärkta mekaniska egenskaper. I denna process tvingas smält metall in i en form med hjälp av tryck. Den viktigaste differentiatorn för denna metod är att den involverar en tryckskillnad - i huvudsak en tryckskillnad mellan formhåligheten och den omgivande miljön.

I traditionella gravitationsgjutningsmetoder hälls smält metall i en form, beroende på gravitationen för att fylla formhålan. Däremot differentialtrycksgjutning använder kontrollerat lufttryck (antingen positivt eller negativt) för att förbättra flödet av smält metall, vilket säkerställer fullständig formfyllning och minskar sannolikheten för defekter som luftfickor, hålrum och krympning.

Hur differentialtrycksgjutning fungerar

Differentialtrycksgjutningsprocessen fungerar enligt följande:

1. Mögelberedning : Formen placeras inuti en tryckkammare, där den försluts för att förhindra luftläckage.
2. Injektion av smält metall : Smält metall sprutas in i formen under tryck, vilket säkerställer att även de mest intrikata delarna av formen fylls jämnt och utan luckor.
3. Solidifiering under tryck : När metallen svalnar och stelnar hjälper trycket inuti formen till att upprätthålla ett jämnt metallflöde, vilket förhindrar defekter under kylningsprocessen.
4. Borttagning av mögel : Efter att metallen stelnat öppnas formen och den gjutna delen tas bort. Differenstrycket säkerställer att delen är solid och av hög kvalitet.

De viktigaste fördelarna med differentialtrycksgjutning är dess förmåga att skapa delar med hög dimensionell noggrannhet, färre defekter och förbättrade mekaniska egenskaper. Dessa fördelar gör den särskilt väl lämpad för tillverkning av komplexa komponenter som hjulnav.

Vad är en gjutform för differentialtryck för hjulnav?

A hjulnav differential pressure casting mold är en speciellt utformad form som används för differentialtrycksgjutning för att skapa hjulnav. Hjulnav är integrerade komponenter i fordon, vilket ger gränssnittet mellan hjulet och axeln. Eftersom hjulnav måste tåla betydande mekaniska påfrestningar, såsom de som orsakas av bromsning, svängning och acceleration, är det avgörande att de är gjorda av höghållfasta material med exakta geometrier.

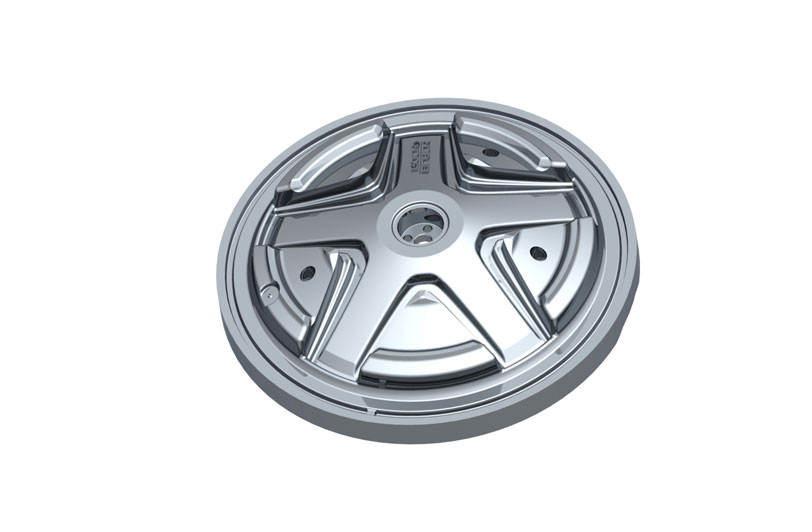

Design och funktioner för en hjulnavsform

Formen som används vid differentialtrycksgjutning för hjulnav är konstruerad med noggrann uppmärksamhet på detaljer. Den är tillverkad av höghållfasta material som tål både de höga temperaturerna hos smält metall och de tryck som är involverade i gjutningsprocessen. Formens design kommer typiskt att återspegla den slutliga formen och storleken på hjulnavet, inklusive bulthål, invecklade ytor och det centrala lagergränssnittet.

Några viktiga designegenskaper hos en gjutform för differentialtryck för hjulnav inkluderar:

• Tryckkammare : Formen är inrymd i en tryckkammare som kan generera den nödvändiga tryckskillnaden för att tvinga in den smälta metallen i formen.
• Ventilationssystem : Ett noggrant utformat ventilationssystem säkerställer att gaser och luft stöts ut från formhålan under fyllningsprocessen, vilket förhindrar defekter.
• Kylkanaler : Formen kommer att ha inbäddade kylkanaler som reglerar kylprocessen för metallen, vilket är avgörande för att undvika defekter som sprickbildning eller skevhet.
• Utstötningsmekanism : När hjulnavet har svalnat och stelnat används en utkastningsmekanism för att ta bort delen från formen utan att skada den.

Formen är också designad med hög precision, eftersom hjulnav ofta har snäva toleranser som måste hållas för att delarna ska fungera korrekt i fordonets fjädringssystem.

Hur fungerar en gjutform för differentialtryck för hjulnav?

Driften av en hjulnav differential pressure casting mold följer en serie noggrant kontrollerade steg. Dessa steg är viktiga för att säkerställa att det slutliga hjulnavet har den nödvändiga styrkan, hållbarheten och dimensionsnoggrannheten som krävs för dess tillämpning i fordon. Låt oss ta en djupare dykning i hur processen utvecklas.

1. Mögelberedning

Innan gjutningsprocessen börjar måste formen förberedas ordentligt. Detta innebär rengöring och inspektion av formen för att säkerställa att det inte finns några defekter som kan störa gjutningsprocessen. Dessutom är formen belagd med ett släppmedel, vilket hjälper till att ta bort den gjutna delen efter att den har svalnat. Denna beläggning förhindrar också att smält metall fastnar på formens ytor, vilket minskar risken för defekter.

Formen placeras sedan inuti tryckkammare , där den är tätt försluten. Detta steg är avgörande för att skapa tryckskillnaden som kommer att driva den smälta metallen in i formhåligheten.

2. Injektion av smält metall

När formen är säkrad i tryckkammaren, smält metall (vanligtvis en legering som aluminium, magnesium eller andra höghållfasta metaller) injiceras i formhåligheten. I differentialtrycksgjutningsprocessen trycks den smälta metallen in i formen med ett kontrollerat lufttryck. Detta differenstryck hanteras noggrant för att säkerställa att den smälta metallen flyter jämnt och fyller alla delar av formen, inklusive tunna väggar och komplexa geometrier som bulthål eller spår.

Trycket tvingar metallen att fylla formen helt och jämnt. Detta är ett kritiskt steg, eftersom ofullständig formfyllning kan leda till defekter som tomrum eller svaga punkter i slutprodukten. Det kontrollerade trycket säkerställer att dessa problem minimeras.

3. Stelning under tryck

När den smälta metallen injiceras i formen börjar den svalna och stelna. De differenstryck bibehålls under stelningen hjälper till att säkerställa att metallen kyls jämnt, vilket förhindrar bildandet av defekter som sprickor eller skevheter. Trycket håller också metallen tätt packad i formhåligheten, vilket säkerställer en tät, solid slutprodukt.

Kylningsprocessen hanteras genom kylkanaler inbäddad i formen. Dessa kanaler cirkulerar kylvätska för att kontrollera hastigheten med vilken den smälta metallen stelnar. Korrekt kylning är avgörande för att undvika inre spänningar eller ojämn stelning, vilket kan äventyra styrkan och integriteten hos hjulnavet.

4. Formöppning och borttagning av delar

När hjulnavet har stelnat öppnas formen försiktigt och gjutgodset tas bort. Beroende på formdesignen, en utkastsystem kan användas för att trycka ut det stelnade hjulnavet ur formen utan att orsaka skada. De differenstryck appliceras under gjutning säkerställer att hjulnavet kommer ut med hög dimensionell noggrannhet, vilket kräver minimal eftergjutning.

I detta skede kan hjulnavet genomgå ytterligare steg som rengöring, avgradning eller ytbehandling för att säkerställa att det uppfyller de erforderliga specifikationerna.

5. Slutlig inspektion och provning

Efter att gjutgodset har tagits bort från formen genomgår hjulnavet en noggrann inspektion och testning. Detta kan innefatta visuell inspektion för ytdefekter, dimensionskontroller med koordinatmätmaskiner (CMM) och hållfasthetsprovning. För kritiska komponenter som hjulnav kan icke-förstörande testmetoder (NDT), såsom ultraljudstestning eller röntgeninspektion, också användas för att kontrollera interna defekter.

Fördelar med att använda gjutformar för differentialtryck för hjulnav

Användningen av differentialtrycksgjutning formar erbjuder många fördelar vid tillverkning av hjulnav. Nedan är några av de viktigaste fördelarna:

Tillämpningar av gjutformar för differentialtryck för hjulnav

Hjulnav tillverkade med differentialtrycksgjutformar används i ett brett spektrum av applikationer, inklusive:

• Personbilar : Lätta och hållbara hjulnav för dagligt bruk i bilar, stadsjeepar och crossovers.
• Kommersiella fordon : Kraftiga hjulnav för lastbilar, bussar och andra kommersiella fordon som kräver förbättrad styrka och prestanda.
• Racing- och prestandafordon : Lättvikts, höghållfasta hjulnav för sportbilar, racingfordon och högpresterande applikationer.
• Elfordon (EV) : Specialiserade hjulnav för elbilar, som kräver lättare komponenter utan att offra styrka eller hållbarhet.
